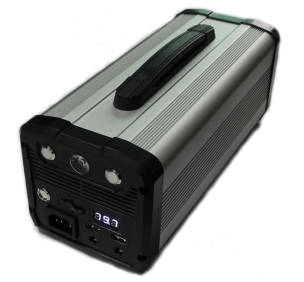

Catu Daya Luar Ruangan

ST-300
Kuantitas:
Kirim surat kontak
Masukkan ke keranjang

Spesifikasi Daya Penyimpanan Energi ST-300



ⅠDeskripsi produk

ST-300 catu daya siaga untuk perusahaan kami produk catu daya mode kelas atas, menggunakan bahan cangkang paduan aluminium, portabel ringan, penampilan bergaya, inti dari baterai lithium tipe daya, teknologi manufaktur canggih, energi keluaran daya, menyediakan keluaran AC , Keluaran DC dua keluaran mode tegangan yang berbeda, untuk memenuhi pengisian daya produk elektronik pengguna, listrik AC, dan aspek permintaan listrik lainnya. Produk ini dapat digunakan sebagai catu daya UPS dan catu daya cadangan darurat luar ruangan.

Produk ini memiliki baterai lithium berkapasitas besar bawaan, kapasitas total 319.68WH,86400mAh. Memberikan aliran daya yang stabil untuk beban. Ini juga banyak digunakan sebagai catu daya darurat cadangan untuk di dalam dan di luar ruangan.

Output AC 220V (110V), output DC 12V/5V, dengan pencahayaan LED, dengan tampilan listrik. Cocok untuk berbagai peralatan yang berbeda, seperti drone, ventilator portabel, perangkat medis, ponsel, tablet komputer, laptop, komputer desktop, printer kecil, berbagai lampu, tangki ikan kecil, peralatan fotografi, skuter listrik, dll. Sangat nyaman bagi pengguna untuk bepergian di rumah, pekerjaan di luar ruangan, piknik berkemah, ekspedisi mendaki gunung, dll.

Keunggulan produk:

  1. Kami mengembangkan dan mendesain sirkuit sendiri. Bahan bakunya kami beli sendiri. Kami memproduksi dan memproses sendiri. Kami melakukan pemeriksaan kualitas sendiri. Paten penampilan kami sendiri. Paten penemuan kami sendiri
  2. Fungsi pengisian bawaan, fungsi UPS bawaan, teknologi inverter frekuensi tinggi bawaan.
  3. Beli teknologi baterai lithium portabel, sangat mengurangi volume dan berat produk.
  4. Ini mengadopsi teknologi pengisian saat menggunakan, yang nyaman bagi pengguna untuk digunakan.
  5. Berbagai mode pengisian daya, pengisian daya listrik, pengisian tenaga surya, pengisian mobil tiga mode pengisian daya.
  6. Shell terbuat dari paduan aluminium dan dapat digunakan bahkan pada suhu tinggi.
  7. Menggunakan output AC pada saat yang sama, Anda juga dapat menggunakan DC 12V,5V USB, lampu LED.
  8. Listrik selalu menampilkan data arus, tegangan rendah dengan peringatan alarm,suhu tinggi dengan perlindungan overheating,kelebihan beban denganperlindungan daya, masukan dengan perlindungan daya Dansetelah sirkuit pendek dengan perlindungan.
  9. Semua produk telah diuji oleh badan sertifikasi nasional, dan kualitasnya terjamin.

ⅡPengenalan Fungsi dan petunjuk penggunaan

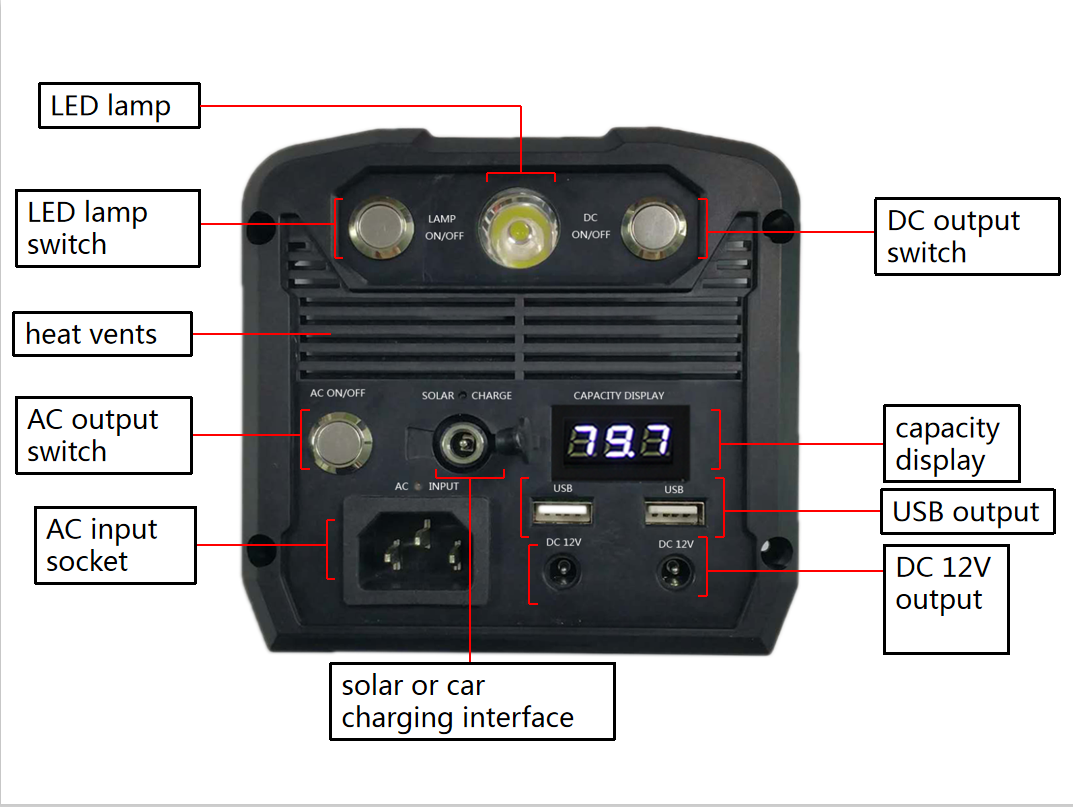

Deskripsi panel depan



Saat menggunakan fungsi output DC, silakan tekan tombol DC yang sesuai, saat ini dapat menggunakan USB DC 12V dan 5V. Saat tidak digunakan, harap matikan tombol agar tidak menyebabkan konsumsi daya. Layar tampilan LED menunjukkan sisa daya catu daya, 0~100%. Ketika daya tidak mencukupi, akan ada prompt alarm, harap isi daya tepat waktu untuk penggunaan selanjutnya. Saat menggunakan pencahayaan LED, harap nyalakan tombol yang sesuai.

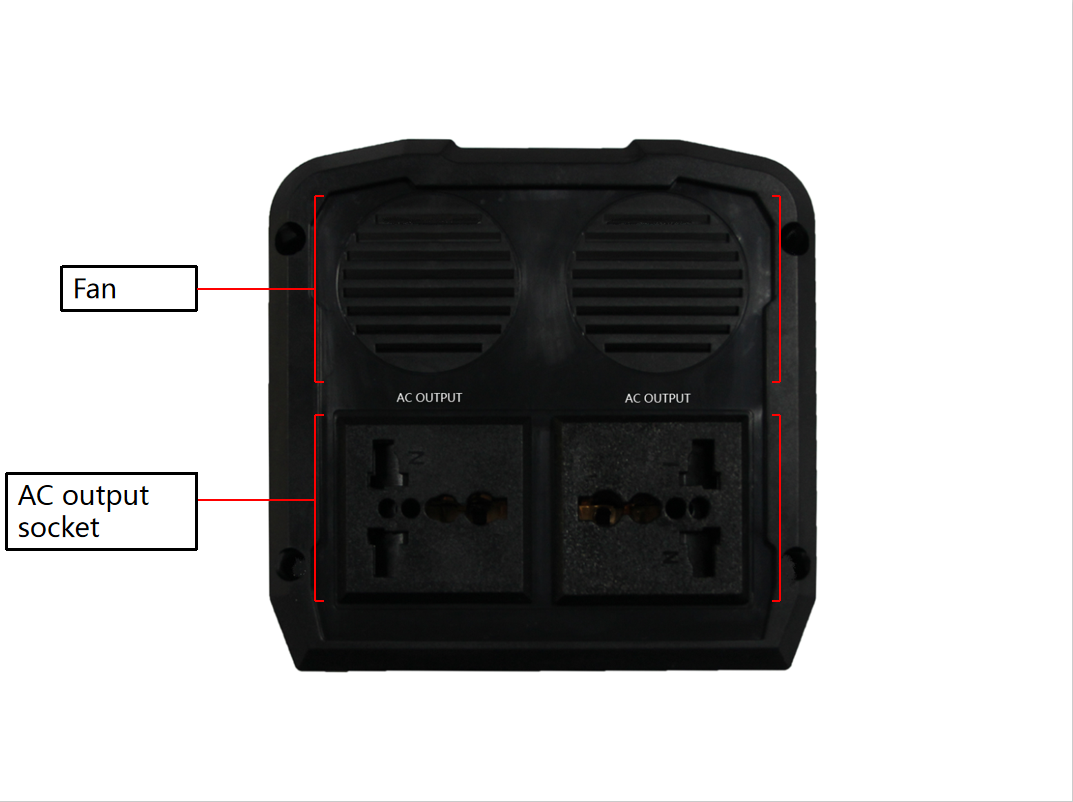

Deskripsi panel belakang

  1. Saat menggunakan output AC, harap hidupkan sakelar AC terlebih dahulu, konfirmasikan bahwa indikator LED AC pada panel ditampilkan sebagai lampu hijau, lalu masukkan alat listrik ke port output AC. Jangan gunakan saat menyalakan sakelar keluaran AC dan indikator LED pada panel berwarna merah.
  2. Saat menggunakan fungsi UPS, pertama-tama masukkan saluran input AC ke soket input AC, lalu masukkan saluran AC ke dalamlistrik utama, indikator input pada panel berwarna hijau, dan lampu indikator pengisian daya menyala, menunjukkan bahwa itu dapat digunakan secara normal. Saat tombol AC dihidupkan, indikator keluaran AC berwarna hijau, dan kemudian alat listrik dapat dicolokkan ke soket keluaran AC. Kemudian Anda dapat menggunakan fungsi UPS.
  3. Saat menggunakan tenaga surya untuk mengisi daya produk, voltase tidak boleh melebihi 18V, lebih dari yang akan merusak mesin, saat panel surya terhubung untuk mengisi daya, lampu indikator yang sesuai pada panel terang, jika tidak cerah, harap periksa untuk tidak sambungkan kembali atau panel surya menghadap matahari pada sudut yang salah (tetap pada sudut 30 derajat).
  4. Ketika listrik diisi ke produk, lampu indikator pengisian pada panel selama proses pengisian berwarna merah dan hijau ketika sudah benar-benar penuh, dan ketika jumlah listrik ditampilkan 100, baterai sebenarnya memiliki kapasitas lebih dari 90%. dan dapat digunakan. tidak perlu menunggu sampai lampu indikator charging benar-benar hijau.
  5. Saat menggunakan pemantik api yang dipasang di mobil untuk mengisi daya produk, lampu indikator yang sesuai dengan port pengisian tenaga surya akan menyala dan dapat digunakan saat jumlah listrik ditampilkan 100. Produk ini hanya mendukung pengisian daya pada mobil 12V.
  6. Bila daya alat melebihi daya yang dapat dibawa oleh produk itu sendiri,mesin memasuki keadaan protektif, memutus beban, dan memulai ulang mesin.
  7. Ketika cuaca suhu tinggi, produk dalam proses penggunaan, mungkin terlalu panas ke dalam perlindungan, harap letakkan mesin di tempat yang sejuk untuk digunakan.

Ⅲ Parameter kelistrikan

model produk

ST-300

kapasitas baterai

319,68Wh 86400mAh

daya keluaran

Dinilai 300W, Proteksi Overload Max 330W

tegangan masukan

AC 110V~220V 50/60Hz

tegangan keluaran

220V 50Hz atau 110V 60Hz 2 versi

keluaran DC

Dua saluran 12V (9-12.6V) menghasilkan arus total 10A (tidak ada fungsi perlindungan kelebihan beban dan hubung singkat), dua5VOutput USB 3A (dengan fungsi perlindungan arus pendek yang berlebihan)

Lampu LED

1W

Pengisian tenaga surya

Standar 12V, daya pengisian yang diizinkan 70W. (Panel surya lebih dari 70 W hanya dapat diisi dengan 70 W)

Pengisian mobil

Menggunakan port solar charging, memungkinkan tegangan 12V dan daya charge 70W

Bentuk gelombang keluaran

Gelombang sinus murni AC

Waktu reaksi pemadaman UPS

Dalam 10 ms

AC kelebihan beban

Tidak ada output setelah kelebihan beban, lepaskan beban, mulai ulang pemulihan

Hubung singkat AC

Tidak ada hubung singkat keluaran AC, hubung singkat akan merusak mesin

baterai litium

Siklus hidup lebih dari 800 kali

berat

NW:3,0kg GW: 3,5kg

ukuran

12.2*13.0*29.3cm（W*H*L）

warna

Panel hitam bodi perak, panel kuning bodi abu-abu

Nomor

Proyek

Standar parameter

1

tegangan input listrik utama

Mendukung tegangan lebar AC, input frekuensi lebar

2

sekering input listrik utama

220V/3A ,110V/5A

3

Perpindahan waktu antara listrik utama dan inverter

Dalam 10 ms

4

Tegangan output AC inverter

  1. Tegangan output 220V tanpa beban antara 220-226V
  2. Tegangan output 110V tanpa beban antara 110-116V

5

Frekuensi keluaran AC inverter

220V/50HZ dan 110V/60HZ (Dua frekuensi)

6

Tegangan riak AC inverter

Kurang dari 700 mv

7

Bentuk gelombang output AC inverter

Gelombang sinus murni AC

8

Nilai daya inverter AC

  1. Daya pengenal 220 V 300 W, perlindungan beban berlebih 330 W
  2. Daya pengenal 110 V 300W, perlindungan beban berlebih 330W

9

Standar efisiensi pelepasan

  1. Ketika tegangan baterai di atas 16V, efisiensinya 95%
  2. Ketika tegangan baterai di atas 14V, efisiensinya 96%
  3. Efisiensi adalah 80% ketika tegangan di bawah 12 V
  4. Efisiensi rata-rata 86%

10

Parameter daya baterai

  1. Ketika tegangan baterai lebih tinggi dari 18V, perlindungan tegangan berlebih, tidak ada output eksternal.
  2. Ketika tegangan baterai di bawah 13V, proteksi undervoltage, tidak ada output eksternal.
  3. Ketika voltase di bawah 13,8 V, buzzer berbunyi.
  4. ketika tegangan baterai di bawah 12 V mati secara otomatis.

E. ketika tegangan dan tegangan kembali ke 14.4V di atas boot otomatis.

11

Tenaga suryaCstandar harga

  1. desain sirkuit untuk meningkatkan arus konstan ke pengisian baterai, mode PWM
  2. Kisaran tegangan input matahari adalah 6-18V.
  3. Tingkatkan arus konstan setelah memperbesar kembali daya yang diizinkan untuk mengisi baterai tidak melebihi 70 W.
  4. Panel surya paling kuat hanya bisa diisi dengan daya 70 W.


11

Tenaga suryaCstandar harga

  1. desain sirkuit untuk meningkatkan arus konstan ke pengisian baterai, mode PWM
  2. Kisaran tegangan input matahari adalah 6-18V.
  3. Tingkatkan arus konstan setelah memperbesar kembali daya yang diizinkan untuk mengisi baterai tidak melebihi 70 W.
  4. Panel surya paling kuat hanya bisa diisi dengan daya 70 W.

12

dudukan pengisi daya mobilArd

  1. Pengisian mobil hanya untuk mobil kecil 12V.
  2. Mobil besar 24V tidak cocok untuk produk dan akan merusak produk.

13

Waktu pengisian listrik utama

  1. Isi daya 4.6A saat ini, dapat mengisi daya baterai hingga lebih dari 90% dalam 5 jam
  2.  Ini dapat digunakan ketika kuantitas listrik ditampilkan 100%.
  3. Standar terisi penuh adalah lampu indikator pengisian daya berubah menjadi hijau dalam waktu 9 jam.

14

suhu kerja dan suhu pelindung

Ketika suhu radiator mainframe internal mencapai 50-55 derajat, kipas secara otomatis mulai bekerja untuk pembuangan panas eksternal; ketika suhu radiator mainframe internal mencapai 85-90 derajat, mesin otomatis mati dan tidak mengeluarkan AC ke luar.

15

Parameter keluaran 12V

  1. Output tegangan 12V stabil antara 12V dan 12.6V
  2. dua outlet 12V berbagi modul tegangan stabil
  3. Total arus keluaran adalah 10A.
  4. Dengan perlindungan yang berlebihan dan fungsi perlindungan hubung singkat.

16

USB5Vparameter keluaran

  1. Output tegangan 5V adalah output stabil antara 5V dan 5.2V
  2. dua port output 5V berbagi modul tegangan stabil
  3. Total arus keluaran adalah 3A.
  4. Dengan perlindungan yang berlebihan dan fungsi perlindungan hubung singkat.

17

Konsumsi daya rata-rata

  1. Konsumsi daya internal rata-rata bagian DC adalah 0,5W.

B.Konsumsi daya internal rata-rata bagian AC berada dalam 5W.

18

Standar Indikator Lampu LED

  1. Indikator AC untuk lampu hijau normal, lampu merah malfungsi
  2. Indikator pengisian daya AC menyala merah saat mengisi daya, lampu hijau saat terisi penuh
  3. Indikator pengisian tenaga surya menyala merah saat mengisi daya, lampu hijau saat terisi penuh

19

Standar Tampilan Listrik

  1. Tampilan daya baterai 0-100% sebagai standar
  2. Ketika daya baterai ditampilkan pada 100%, kapasitas baterai lebih dari 90%

20

Fungsi pencahayaan

Lampu LED memiliki daya 1 W.

Ⅳ spesifikasi detail

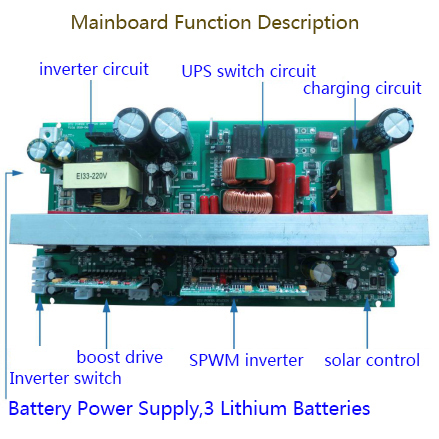

V Diagram skematik papan PCB internal

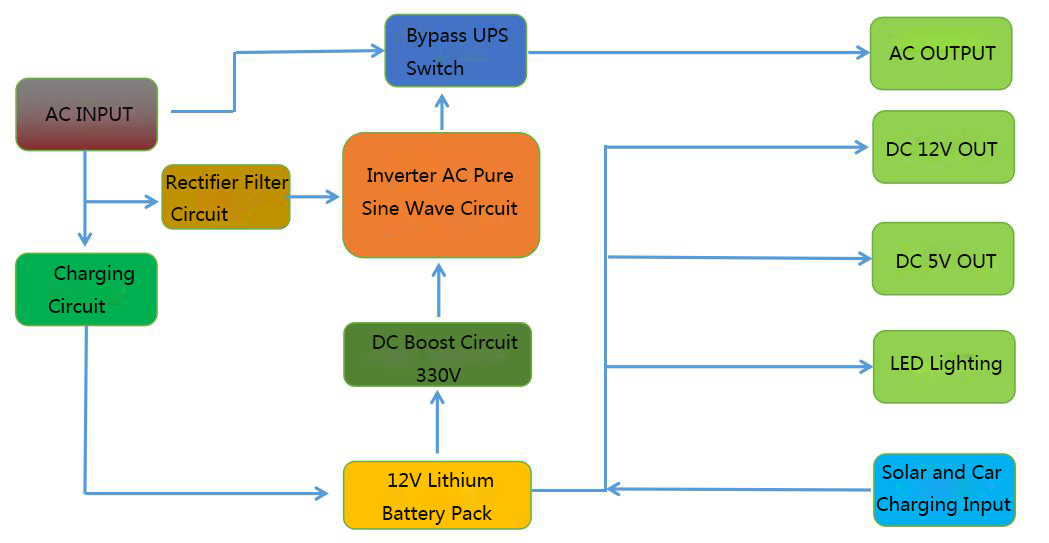

Ⅵ skema fungsional:





Ⅶ Daftar kemasan

Nomor

Nomor

Kuantitas

1

Rangka utama Daya UPS

1

2

saluran listrik AC

1

3

Jalur pengisian mobil

1

4

Jalur adaptor DC

1

5

Instruksi, kartu garansi dan sertifikat

1

6

Lin pengisian tenaga suryae（Pilihan）

7

Panel surya 12V 40W（Pilihan）
