ST-700 Spécification de puissance de stockage d'énergie

ⅠDescription du produit

ST-700 alimentation de secours pour notre société, un produit d'alimentation de mode haut de gamme, utilisant un matériau de coque en alliage d'aluminium, un aspect portable léger et élégant, le cœur de la batterie au lithium de type alimentation, une technologie de fabrication avancée, une énergie de sortie de puissance, fournir une sortie AC, DC sortie deux sorties de mode de tension différentes, pour répondre à la charge des produits électroniques de l'utilisateur, à l'électricité CA et à d'autres aspects de la demande d'électricité. Ce produit peut être utilisé à la fois comme alimentation UPS et comme alimentation de secours extérieure.

Ce produit a une batterie au lithium intégrée de grande capacité, capacité totale710.4WH,192000mAh. Fournir un flux constant de puissance pour la charge. Il est également largement utilisé comme alimentation de secours de secours pour l'intérieur et l'extérieur.

Sortie AC 220V (110V), sortie DC 12V/5V, avec éclairage LED, avec affichage de l'électricité. Convient à une variété d'équipements différents, tels que les drones, les ventilateurs portables, les appareils médicaux, les téléphones portables, les tablettes des ordinateurs, ordinateurs portables, ordinateurs de bureau, petites imprimantes, lampes diverses, petits aquariums, équipement photographique, scooters électriques, etc. Grande commodité pour les utilisateurs pour voyager à la maison, travaux en plein air, pique-niques au camping, expéditions d'alpinisme, etc.

Avantages produit :

1. Nous développons et concevons nous-mêmes des circuits. Nous achetons nous-mêmes les matières premières. Nous produisons et transformons nous-mêmes. Nous effectuons nous-mêmes des contrôles de qualité. Notre propre brevet d'apparence. Notre propre brevet d'invention
2. Fonction de charge intégrée, fonction UPS intégrée, technologie d'onduleur haute fréquence intégrée.
3. Achetez une technologie de batterie au lithium portable, réduisant considérablement le volume et le poids du produit.
4. Il adopte la technologie de charge lors de l'utilisation, ce qui est pratique pour les utilisateurs.
5. Une variété de modes de charge, charge électrique sur secteur, charge solaire, charge de voiture trois modes de charge.
6. La coque est en alliage d'aluminium et peut être utilisée même à des températures élevées.
7. En utilisant la sortie AC en même temps, vous pouvez également utiliser DC 12V, 5V USB, éclairage LED.
8. L'électricité affiche toujours les données actuelles, basse tension avec avertissement d'alarme,haute température avec protection contre la surchauffe,surchargé avecprotection de l'alimentation, entrée avec protection de l'alimentation etaprès court-circuit avec protection.
9. Tous les produits ont été testés par l'organisme national de certification et la qualité est garantie.

ⅡPrésentation des fonctions et mode d'emploi

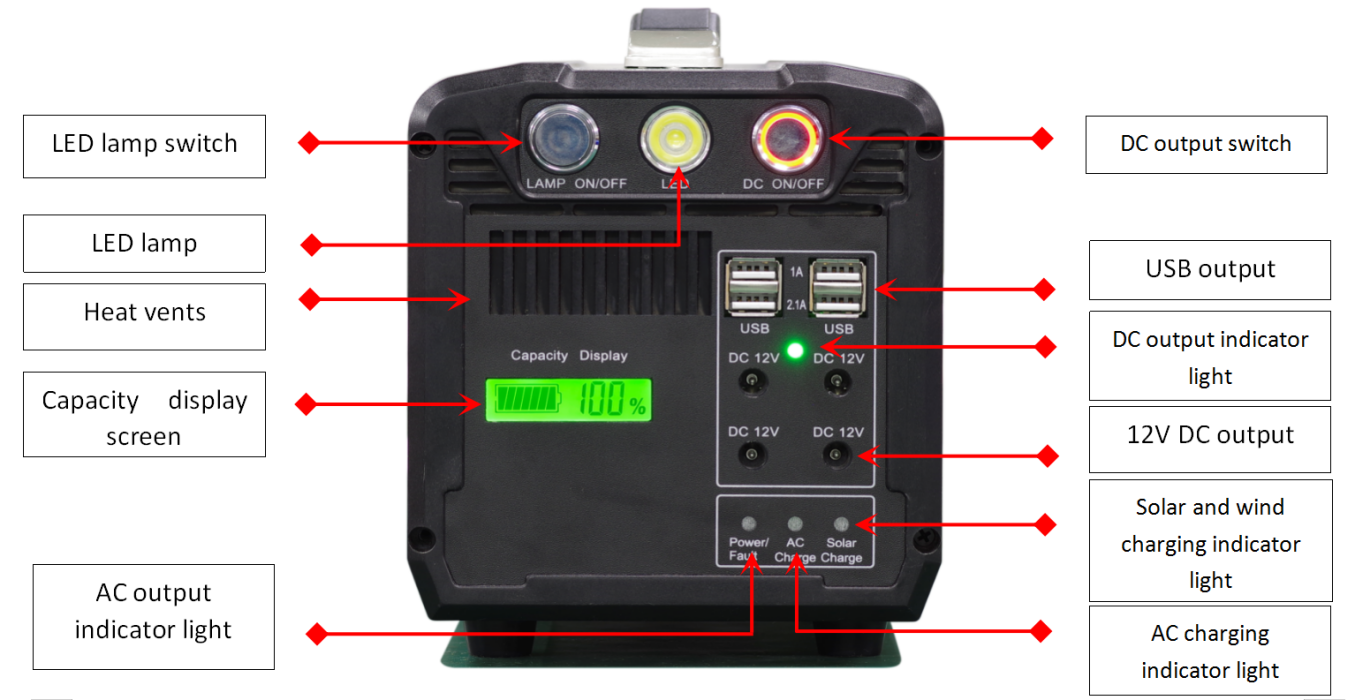

Description du panneau avant

Lors de l'utilisation de la fonction de sortie DC, veuillez appuyer sur le bouton DC correspondant, à ce moment peut utiliser DC 12V et 5V USB. Lorsqu'il n'est pas utilisé, veuillez éteindre le bouton afin de ne pas provoquer de consommation d'énergie. L'écran d'affichage LED indique la puissance restante de l'alimentation, 0 ~ 100 %. Lorsque la puissance est insuffisante, il y aura une alarme, veuillez charger à temps pour une utilisation continue. Lorsque vous utilisez un éclairage LED, veuillez allumer le bouton correspondant.

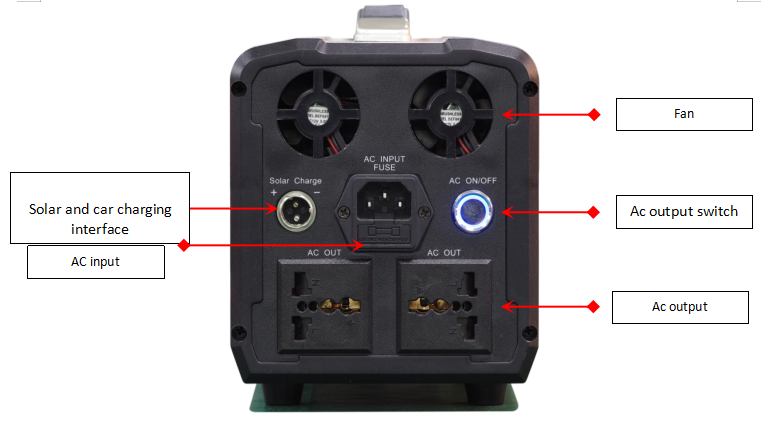

Description du panneau arrière

1. Lors de l'utilisation de la sortie CA, veuillez d'abord allumer l'interrupteur CA, confirmer que l'indicateur LED CA sur le panneau s'affiche en vert, puis insérer l'appareil électrique dans le port de sortie CA. Ne pas utiliser lorsque vous allumez le commutateur de sortie CA et que le voyant LED sur le panneau est rouge.
2. Lorsque vous utilisez la fonction UPS, veuillez d'abord insérer la ligne d'entrée AC dans la prise d'entrée AC, puis insérez la ligne AC dans laélectricité secteur, l'indicateur d'entrée sur le panneau est vert et le voyant de charge est allumé, indiquant qu'il peut être utilisé normalement. Lorsque le bouton AC est allumé, l'indicateur de sortie AC est vert, puis l'appareil électrique peut être branché sur la prise de sortie AC. Ensuite, vous pouvez utiliser la fonction UPS.
3. Lors de l'utilisation de l'énergie solaire pour charger le produit, la tension ne doit pas dépasser 18 V, plus que cela n'endommagera la machine, lorsque le panneau solaire est connecté pour charger, le voyant correspondant sur le panneau est lumineux, sinon lumineux, veuillez vérifier de ne pas reconnectez-vous ou le panneau solaire fait face au soleil dans le mauvais angle (maintenez un angle de 30 degrés).
4. Lorsque l'électricité est chargée sur le produit, le voyant de charge sur le panneau pendant le processus de charge est rouge et vert lorsqu'il est complètement plein, et lorsque la quantité d'électricité est de 100, la batterie réelle a plus de 90 % de capacité. et peut être utilisé. n'avez pas besoin d'attendre que les voyants de charge soient complètement verts.
5. Lorsque vous utilisez un allume-cigare monté sur une voiture pour charger le produit, le voyant correspondant au port de charge solaire s'allume et peut être utilisé lorsque la quantité d'électricité indiquée est de 100. Ce produit ne prend en charge que la charge sur une voiture 12V.
6. Lorsque la puissance de l'appareil dépasse la puissance que le produit lui-même peut transporter,la machine entre dans l'état de protection, déconnecte la charge et redémarre la machine.
7. Lorsque les températures élevées, le produit en cours d'utilisation, peuvent être surchauffés dans la protection, veuillez mettre la machine dans un endroit frais pour l'utiliser.

Ⅲ Paramètres électriques

Ⅳ spécifications détaillées

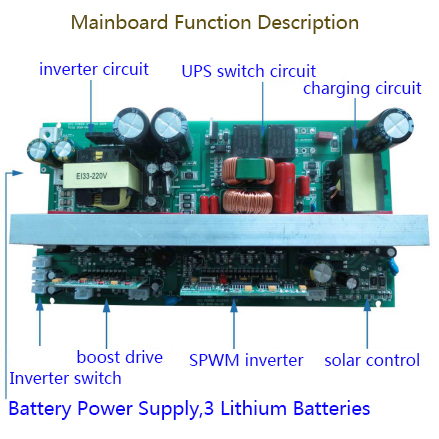

V Schéma de principe de la carte PCB interne

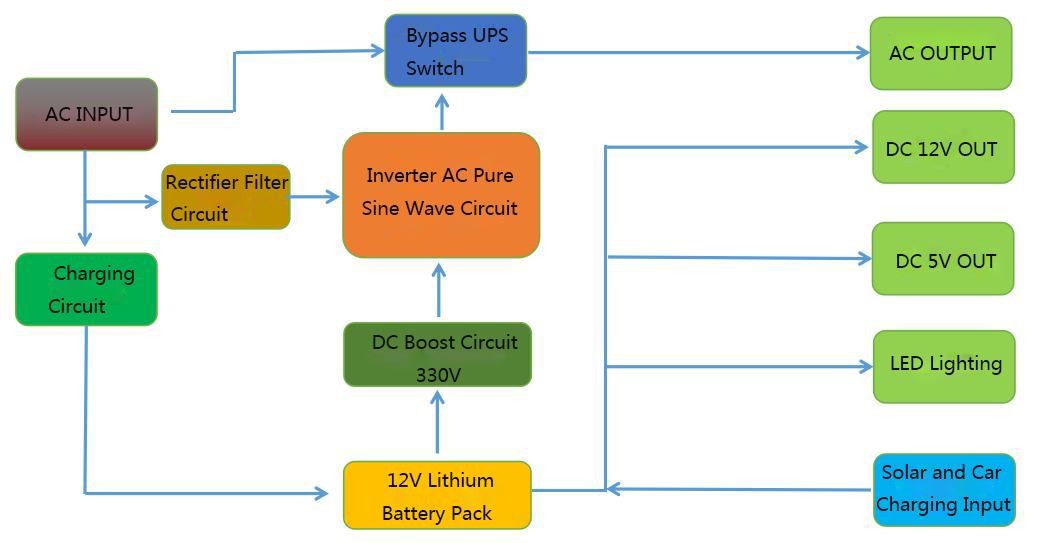

Ⅵ schéma fonctionnel :

Ⅶ Liste de colisage
